INFICON IE414, IE514

Yêu Cầu Báo Giá

Trademark: Inficon

Origin: Châu Âu

36 lượt xem

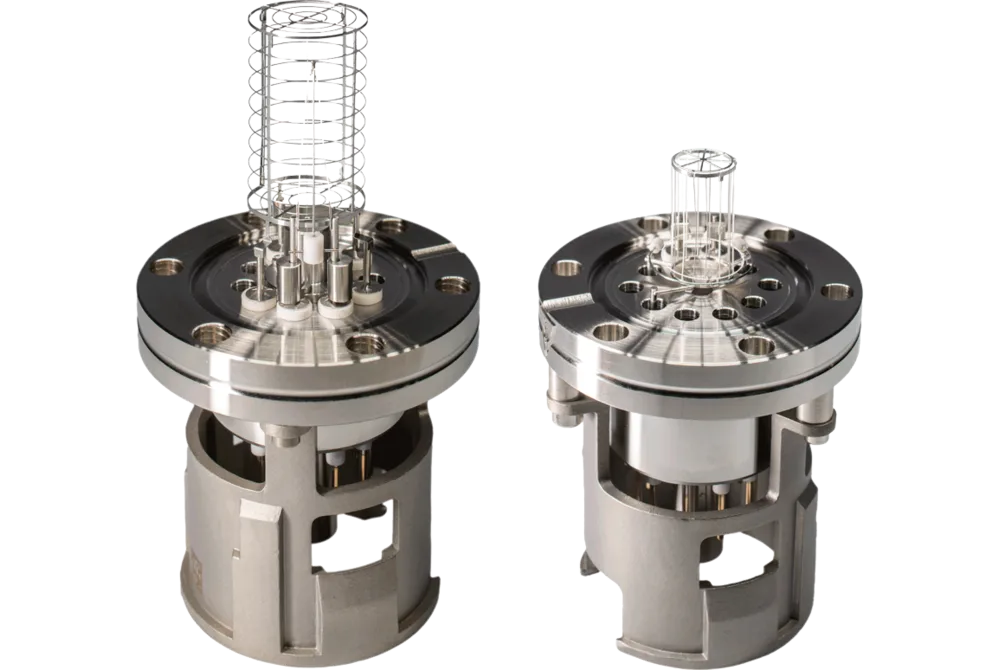

Đầu Đo Chân Không INFICON IE414, IE514
Dùng Cho Bộ Điều Khiển INFICON IM540

Hystrong VN cung cấp dòng Đầu đo chân không ion hóa dây tóc nóng thụ động INFICON IE414 và IE514 chính hãng tại Việt Nam. Đây là những cảm biến chân không cao cấp dựa trên hiệu ứng ion hóa dây tóc nóng. Hai model này được điều khiển bởi bộ điều khiển chân không INFICON IM540.

INFICON IE414 là đầu đo theo nguyên lý Bayard-Alpert. Trong khi đó, INFICON IE514 được thiết kế dựa trên nguyên lý Extractor. Cả hai mã sản phẩm đều đáp ứng các yêu cầu khắt khe nhất trong nghiên cứu chân không.

Đặc điểm kỹ thuật của INFICON IE414 và INFICON IE514

Nhờ khả năng điều biến dòng phát xạ, IE414 có dải đo rộng tới 9 bậc. Thiết bị đo chính xác từ 10⁻² mbar xuống đến 10⁻¹¹ mbar.

IE514 sử dụng nguyên lý Extractor giúp giảm thiểu hiệu ứng tia X và giải hấp phụ ion. Nhờ đó, thiết bị đạt giới hạn đo cực thấp tới 2×10⁻¹² mbar.

Cả hai đầu đo đều tối ưu cho các hệ thống chân không có mức thoát khí thấp (low outgassing). Thiết bị chịu được nhiệt độ gia nhiệt (bake-out) lên tới 400 °C. Cáp kết nối đi kèm cũng chịu được nhiệt độ trên 200 °C (đạt 250 °C tại mặt bích cảm biến).

Ưu điểm của Đầu đo chân không INFICON IE414, IE514

Độ chính xác tuyệt đối: Hệ thống cảm biến được hiệu chuẩn riêng biệt cho từng thiết bị.
Chịu nhiệt cực cao: Khả năng gia nhiệt đến 400 °C giúp làm sạch hệ thống tối ưu.
Thiết kế linh hoạt: Bộ phận dây tóc nóng (cathode) có thể thay thế dễ dàng.
Công nghệ Extractor (IE514): Đạt giới hạn đo thấp nhất thị trường hiện nay.
Khả năng chống nhiễu: Giảm đáng kể sai số do tia X và hiện tượng giải hấp phụ ion.

Ứng dụng thực tế

Sản phẩm là lựa chọn số một cho các ứng dụng khoa học và R&D. Đặc biệt phù hợp cho các phép đo chân không siêu cao (UHV) yêu cầu gia nhiệt ở nhiệt độ lớn.

Thiết bị vận hành tương thích

Để đảm bảo khả năng đo lường và điều khiển chính xác, đầu đo INFICON IE414 và IE514 cần được kết nối với:

Bộ điều khiển chân không (Vacuum Gauge Controller): INFICON IM540.

Tại sao nên mua Đầu đo chân không INFICON IE414, IE514 tại Hystrong VN?

Hystrong VN cam kết mang đến giá trị khác biệt cho khách hàng:

Cam kết hàng chính hãng 100%: Đầy đủ giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ) từ INFICON.
Báo giá cạnh tranh nhất hiện nay: Chính sách giá luôn cập nhật mới nhất, đảm bảo tối ưu ngân sách đầu tư.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn lắp đặt và xử lý sự cố 24/7.
Chính sách bảo hành ưu việt: Bảo hành theo tiêu chuẩn INFICON toàn cầu. Hỗ trợ đổi trả nhanh chóng.

Hystrong là nhà phân phối thiết bị INFICON hàng đầu tại Việt Nam.
Liên hệ để nhận tư vấn lắp đặt hệ thống phù hợp nhất! Liên hệ ngay>>>

Facebook: HystrongICL

Hotline: (+84) 865.733.288 (call/zalo)

THÔNG SỐ SẢN PHẨM

Type		IE414 IE514
Measurement system		hot cathode ionization
Electrode system configuration		Bayard-Alpert Extractor system
Measurement range (N₂)		2×10^-11 … 1 × 10^-2mbar 2 × 10^-12 … 1 × 10^-4 mbar
X-ray limit		<1 × 10^-11 mbar <1 × 10^-12 mbar
Sensitivity (N₂, typical)		17 mbar ^-16.25 mbar ^-1
Admissible temperature Ambient, in operation Max. flange temp. with heat resistant gauge head cable set Max. bake-out temperature without plugs Storage temperature		+20 … +80 °C 250 °C 400 °C +20 … +50 °C
Relative humidity Annual average On 60 days		≤65% (non-condensing) ≤85% (non-condensing)
Use		within indoor rooms only, altitude up to 2000 meters above sea level
Standard operating characteristics with IM540 controller Cathode (filament) Heating current Heating voltage Potential Emission current range Anode (grid) potential Collector potential Reflector potential		1.5 A 3 V +80 V 0.1 … 10 mA 220 V 0 V –		1.5 A 3.7 V +100 V 1.6 mA 220 V 0 V +205 V
Max. power when baking out		90 mA / 480 V 45 mA / 480 V
Flange connection		DN 40 CF
Materials exposed to vacuum Lead-in pins Insulator Pin sealing plate Flange Cathode Anode Collector Reflector	NiFe Al₂O₃ ceramic NiFe stainless steel iridium with yttrium oxide coating molybdenum tungsten NiFe		NiFe Al₂O₃ ceramic NiFe stainless steel iridium with yttrium oxide coating stainless steel tungsten NiFe

MÃ SẢN PHẨM (PART NUMBER)

	IE414
399-661	IE414 DN 40 CF-F
399-676	Replacement cathode IE414
	IE514
399-663	IE514 DN 40 CF-F
399-677	Replacement cathode IE514

MÃ PHỤ KIỆN (ACCESSORIES)

	Gauge head cables to IM540 to IE414/514, 80 °C
399-680	3 m
399-681	5 m
399-682	10 m
399-685	50 m

	Gauge head cables to IM540 to IE414/514, 200 °C
399-686	3 m
399-687	5 m
399-688	10 m
399-690	50 m
