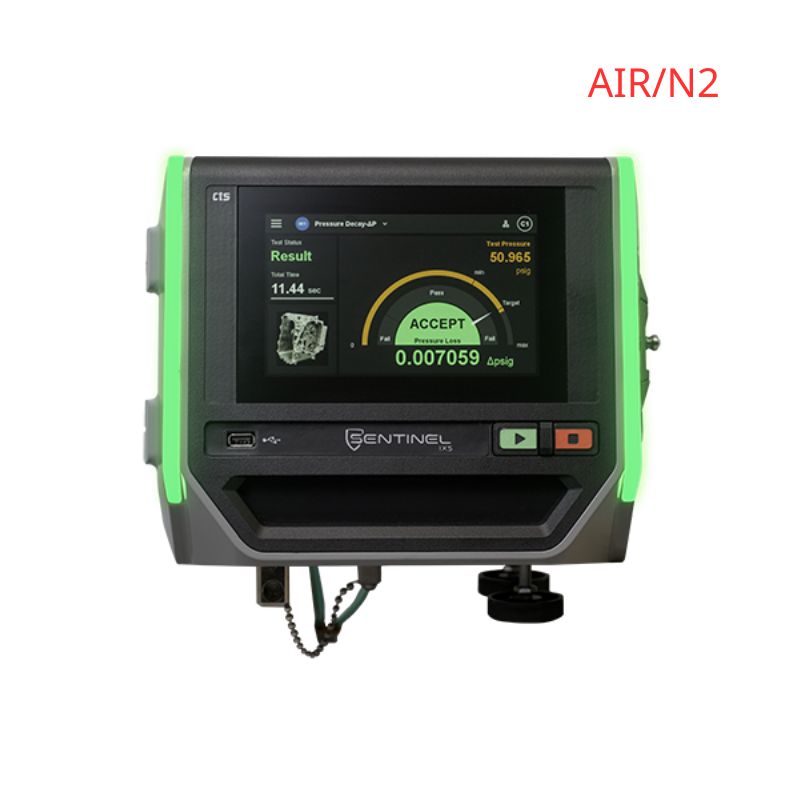

SENTINEL IX5: ĐỈNH CAO CỦA CÔNG NGHỆ KIỂM TRA RÒ RỈ THẾ HỆ MỚI
Cincinnati Test Systems (CTS) chính thức ra mắt Sentinel IX5 – dòng thiết bị kiểm tra rò rỉ thế hệ thứ 5, kết tinh từ hơn 40 năm kinh nghiệm chuyên sâu. IX5 không chỉ là một bước tiến, mà là một cuộc cách mạng về độ chính xác, linh hoạt và trải nghiệm người dùng
Trải nghiệm vận hành hoàn tới mới

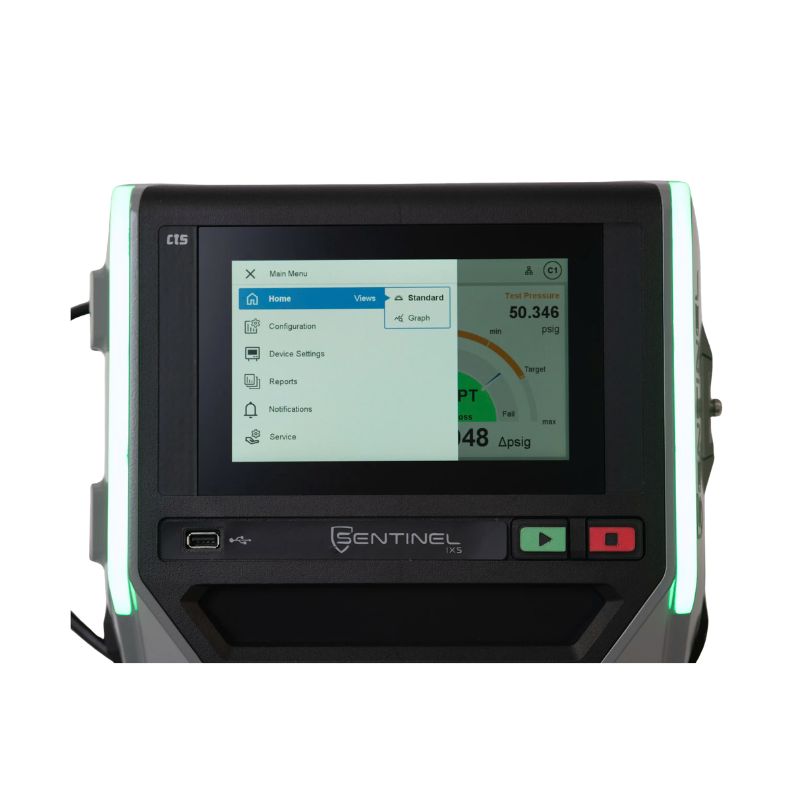

- Màn hình cảm ứng 7 inch: Độ phân giải cao, hiển thị đồ họa sắc nét với giao diện người dùng được tái cấu trúc hoàn toàn dựa trên nghiên cứu thực tế.
- Visual Test Sequence Creator: giao diện cảm ứng độc bản trên dòng máy kiểm tra rò rỉ Sentinel IX5 của hãng Cincinnati Test Systems (CTS). Công cụ này cho phép người vận hành chạm, thiết lập, và trực quan hóa toàn bộ các bước kiểm tra rò rỉ dưới dạng sơ đồ cây quyết định trực quan ngay trên màn hình.
- Tùy biến tối đa: Người dùng có thể cá nhân hóa màn hình hiển thị và thậm chí tải lên hình ảnh sản phẩm đang kiểm tra để dễ dàng theo dõi
Hiệu suất vượt trội – Tiết kiệm thời gian
- Độ phân giải cải tiến: Rút ngắn thời gian chu kỳ (cycle time) nhưng vẫn đảm bảo độ chính xác tuyệt đối.
- Tự động thích nghi: Thiết bị tự động điều chỉnh theo những thay đổi của môi trường về nhiệt độ và áp suất, loại bỏ các kết quả sai lệch.
- Giảm thiểu bảo trì: Thiết kế van cải tiến giúp kéo dài khoảng cách giữa các lần bảo trì, giảm tối đa thời gian dừng máy.
Khả năng tích hợp và mở rộng “PLUG-AND-PLAY”
- Đa dạng phương pháp: Hỗ trợ mọi phương pháp kiểm tra khí phổ biến (Áp suất, Chân không, Lưu lượng khối, Thể tích, Burst…) và có thể kết hợp nhiều phương pháp trong cùng một thiết bị.
- Mở rộng I/O linh hoạt: Dễ dàng nâng cấp từ 12 I/O lên tới 36 I/O tùy theo nhu cầu.
- Quản lý từ xa với CTSnet: Cho phép quản lý đồng thời lên đến 10 thiết bị qua mạng, giúp kiểm soát toàn diện hệ thống sản xuất.
Cấu hình đa dạng
Sentinel IX5 không chỉ là một thiết bị, nó là một hệ thống có thể tùy chỉnh với 3 model chuyên biệt.
- IX5 Pressure Decay: Đo độ sụt áp chính xác nhờ cảm biến áp suất tuyệt đối, loại bỏ sai số do thay đổi áp suất khí quyển.
- IX5 Mass Flow: Đo lưu lượng khí cần thiết để duy trì áp suất thử nghiệm, giúp phát hiện rò rỉ tức thì.
- IX5 Differential Pressure Decay: So sánh độ chênh lệch áp suất giữa thể tích tham chiếu và vật cần kiểm tra, cho độ phân giải cực cao (0.000001 psig).
Thông số kỹ thuật
| Kích thước | 12” w x 9.25” h x 8.75” d (305 x 235 x 220 mm) |
| Trọng lượng | 13-16 lbs (6-7 kg) |
| Nguồn điện | 100-240 VAC, 50/60 Hz |
| Nhiệt độ hoạt động | 41-104° F (5-40° C) |
| Nguồn khí | ISO 8573-1:2010 [2:2:2] không khí sạch hoặc 100% Ni-tơ |
| Dải đo | – 14.5 psi tới 1000 psi (hoặc lớn hơn) |
| Độ phân giải cảm biến | 0.000001 psi |
| Độ phân giải lưu lượng | 0.00005 scc/m |
| Đơn vị áp suất | ATM, Bar, cmHg, inHg, kPa, Mpa, mBar, mmHg, Pa, Torr, psia, psig, psiv, mmWC, iWC, cmWC, kg/cm2, ksc |
| Đơn vị lưu lượng | sccm, sccs, scch, slpm, slps, slph, scfm, scfs, scfh |
| Đơn vị thời gian | msec, sec, min |
Các thông số cần lưu ý khi lựa chọn cấu hình thiết bị:
| Giải pháp | |||
| PRESSURE DECAY | DIFFERENTIAL PRESSURE DECAY | MASS FLOW | |
| · Pressure/Vacuum Decay – Leak Standard · Pressure/Vacuum Decay – ΔP · Pressure/Vacuum Decay – ΔP/ΔT · Occlusion – Pressure or Vacuum · Ramp to Proof – Pressure · Pressure Verify · Volumetric Fill | · DP Pressure/Vacuum Decay – Leak Standard · DP Pressure/Vacuum Decay – ΔP · DP Pressure/Vacuum Decay – Leak Rate · Occlusion – Pressure or Vacuum | · Mass Flow · Mass Flow – Leak Standard | |
| Cảm biến áp suất | |||
| Lựa chọn | Dải đo | Độ phân giải | |
| 0-20 psia | -14.7 tới 5 psi | 0.000004 psi (0.027 Pa) | |
| 0-45 psia | -14.7 tới 30 psi | 0.000008 psi (0.055 pa) | |
| 0-115 psia | -14.7 tới 100 psi | 0.000021 psi (0.145 Pa) | |
| 0-215 psia | -14.7 tới 200 psi | 0.000040 psi (0.300 Pa) | |
| 0-515 psia | -14.7 tới 500 psi | 0.000096 psi (0.660 Pa) | |
| Các lựa chọn đo lớn hơn 500 psi vui lòng gửi yêu cầu cho đại lý địa phương (Liên hệ CTS Việt Nam) | |||
| Cảm biến lưu lượng | |||
| · 0.5-50 scc/min · 2-250 scc/min · 5-500 scc/min · 10-1,000 scc/min · 30-3,000 scc/min · 100-10,000 scc/min Độ phân giải: 0.0005 scc/min | |||
| Điều khiển áp suất | |||
| Thủ công | Tự động | ||
| · 0.2 to 2.5 psiv (0.5-5 inHG) – Vacuum · 0.5 to -12.7 psiv (1-26 inHG) – Vacuum · 2.5 to -14.5 psiv (5-29 inHG) – Vacuum · 0.2 to 2.0 psig · 0.5 to 10 psig · 1.0 to 30.0 psig · 2.0 to 100.0 psig · 3.0 to 200.0 psig · 5.0 to 400.0 psig · 10.0 to 500.0 psig | · 0.5 to 14.5 psiv (1-29.0 inHg) – Vacuum · 0.5 to 2 psiv (0.1- 4 inHG) – Vacuum · 0.02 to 0.5 psig (0.5-15 inH2O) · 0.2 to 2.0 psig · 1.0 to 30.0 psig · 2.0 to 100.0 psig · 3.0 to 200.0 psig | ||
Ứng dụng đa ngành
Sentinel IX5 được thiết kế để đáp ứng các tiêu chuẩn khắt khe nhất trong:
Ô tô & eMobility | Điện tử tiêu dùng | HVAC/R | Năng lượng | Đúc khuôn | Y tế.
- Ô tô & Xe điện (eMobility): Kiểm tra pin, động cơ, linh kiện, hệ thống phanh, hệ thống điều hòa.
- Y tế: Kiểm tra độ kín, lưu lượng dòng của các thiết bị và dụng cụ y tế nhạy cảm.
- Điện tử tiêu dùng: Đảm bảo tiêu chuẩn kháng nước cho điện thoại, đồng hồ thông minh, tai nghe không dây.
- HVAC/R: Kiểm tra tắc nghẽn, kiểm tra rò rỉ, thử kín, thử áp lực cao cho hệ thống đường ống đồng, bộ tản nhiệt.
SENTINEL IX5 – Được xây dựng cho tương lai, bảo chứng bởi di sản.
👉 Bạn cần tư vấn kỹ thuật chi tiết cho dây chuyền của mình? Hãy liên hệ ngay để trải nghiệm giải pháp kiểm tra rò rỉ hàng đầu thế giới.
